Подробная информация о продукте:
Оплата и доставка Условия:
|
| Supply voltage: | 24v | Output: | Capacitive signal |
|---|---|---|---|
| Range: | 0.2kPa~20MPa | stability: | 0.2%/Year |
| temperature range: | -40 to 104°c | Skype: | summer.cao39 |

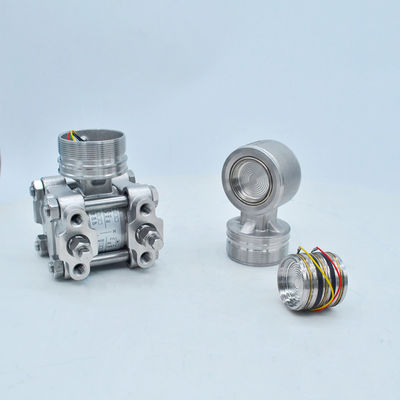

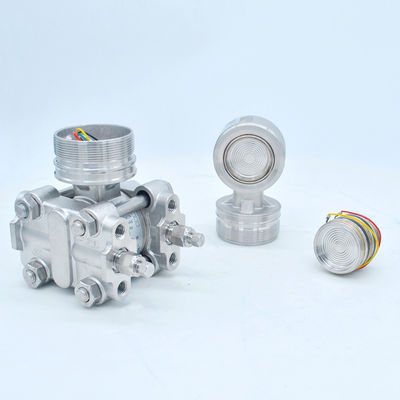

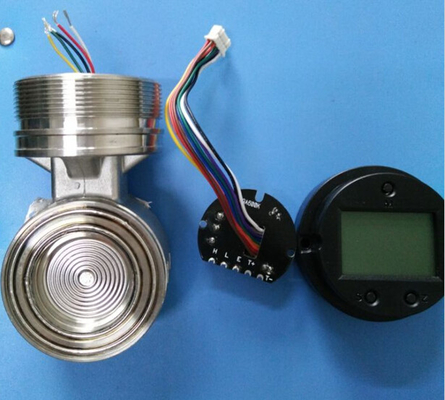

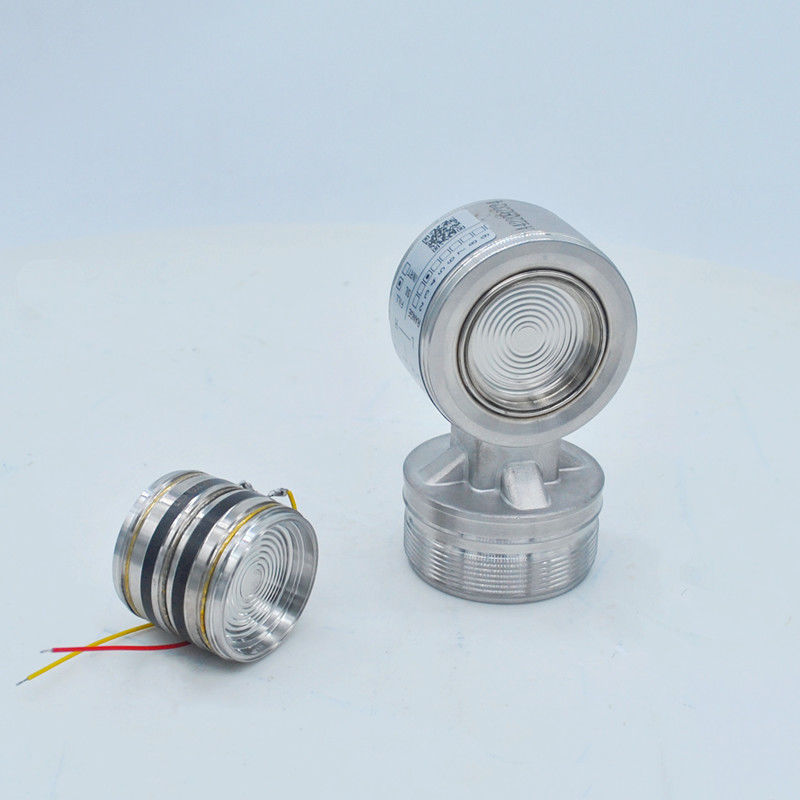

Датчик дифференциального давления с металлической емкостью
Металлический емкостной датчик
Датчик дифференциального давления
Датчик давления
Датчик давления с емкостным принципом включает в себя 3-проводные и 5-проводные варианты
У нас также есть другие фитинги для измерения дифференциального давления, такие как фланцы, компоненты фланцев и т. д.
Описание продукта:
Давление среды передается на измерительную диафрагму в центре камеры δ через барьерную диафрагму
и силиконовое масло,поскольку измерительная диафрагма является герметичным гибким элементом, она создает смещение в соответствии с перепадом давления. Смещениедиафрагмы и перепад давления находятся в прямой пропорциональной зависимости, максимальное смещение составляет0,1 мм, это измеряется с помощью емкостнойпластины с обеих сторон, затем дифференциальный конденсатор между измерительной диафрагмой и емкостной платойпреобразуется в стандартный выходной сигнал с помощью схемы тока.
Диапазон:
|
Название продукта |
Код |
Диапазон |
|
емкостной датчик давления |
4E |
0-6.2-37.4 кПа |
|
5E |
0-31-186.8 кПа |
|
|
6E |
0-117-690 кПа |
|
|
7E |
0-345-2068 кПа |
|
|
8E |
0-1170-6890 кПа |
|
|
3E |
0-1.3-7.5 кПа |
|
|
9E |
0-3480-20680 кПа |
|
|
0E |
0-6890-41370 кПа |
|
|
2E |
0-0.125-1.5 кПа
|
Характеристики:
|
Элемент |
Параметры |
|
Точность |
±0,1 % |
|
Стабильность |
±0,2 % (12 месяцев) |
|
Диапазон температур |
-40 ℃ ~ + 140 ℃ |
|
Влияние температуры |
нулевая ошибка: ±0,25 % / 55 ℃ |
|
ошибка диапазона: ±0,5 % / 55 ℃ |
|
|
Статическое давление |
DP 13,8 МПа HP 25 МПа DR 6,9 МПа |
|
Предел избыточного давления |
AP GP 13,8 МПа DR DP HP |
|
Диафрагма материал |
316Lss Hastelloy C Tant alum |
Параметры:
|
Модель |
Стабильность |
Температурный предел |
Предел давления |
Диапазон |
|
AT3051DP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
1,3~6890 кПа |
|
AT3051GP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
1,3~41370 кПа |
|
AT3051DR |
±0,2 %UR L |
-40~140 ℃ |
6,9 МПа |
0,125~1,5 кПа |
|
AT3051HP |
±0,1 %UR L |
-40~140 ℃ |
31,02 МПа |
6,2~2068 кПа |
|
AT3051AP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
6,2~6890 кПа |
|
AT3051LT |
±0,2 %UR L |
-40~140 ℃ |
|
635~70380 мм вод. ст. |
|
AT3051DP |
±0,1 %UR L |
-40~149 ℃ |
13,79 МПа |
635~6895 кПа |
|
AT3051GP |
±0,1 %UR L |
-40~149 ℃ |
51,71 МПа |
635~6895 кПа |
|
AT1151DP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
1,3~6890 кПа |
|
AT1151GP |
±0,1 %UR L |
-40~140 ℃ |
51,71 МПа |
1,3~41370 кПа |
|
AT1151DR |
±0,2 %UR L |
-40~140 ℃ |
6,9 МПа |
0,125~1,5 кПа |
|
AT1151HP |
±0,1 %UR L |
-40~140 ℃ |
31,02 МПа |
6,2~2068 кПа |
|
AT1151AP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
6,2~6890 кПа |
|
AT1151LT |
±0,1 %UR L |
-40~140 ℃ |
|
635~70380 мм вод. ст. |
|
AT1151DP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
6,2~6890 кПа |
|
AT1151GP |
±0,1 %UR L |
-40~140 ℃ |
13,79 МПа |
6,2~6890 кПа |
|
AT2088 |
±0,5 %UR L |
-40~120 ℃ |
|
-0,1~40 кПа |
|
SP |
±0,5 %UR L |
-20~80 ℃ |
|
-0,1~40 МПа |
|
SH-A |
±0,5 %UR L |
-20~80 ℃ |
|
0~200 м |
Детали продукта:
Наш датчик дифференциального давления используется для интеллектуальных преобразователей давления:
